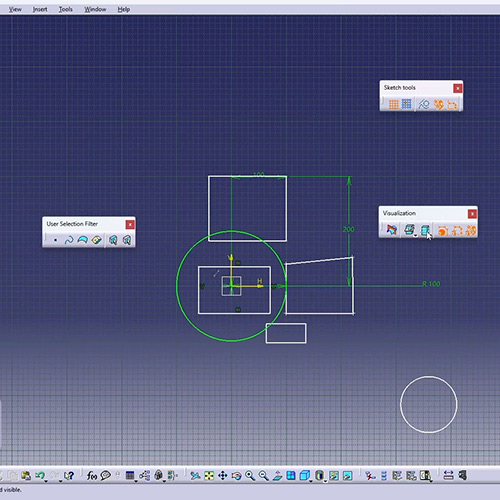

Domina el dibujo técnico en 2D: la base sólida para cualquier diseño en CATIA V5.
El curso de Sketcher con CATIA V5 ofrece una comprensión sólida del entorno de trabajo del software y de las herramientas necesarias para crear, analizar y modificar geometrías en 2D dentro del entorno paramétrico de CATIA. A través de un enfoque progresivo, se abordan los principios que sustentan la generación de sketches técnicos precisos y su correcta definición para integrarlos en modelos tridimensionales.
El estudiante aprenderá a dominar las herramientas de restricción y proyección, comprender la relación entre cotas y condiciones geométricas, y desarrollar criterios de diagnóstico y corrección de errores en el diseño. Además, se fomenta una metodología de trabajo estructurada, basada en buenas prácticas y optimización de procesos, para garantizar la coherencia del modelo en todas las etapas del diseño.
En resumen, este curso es una introducción técnica y aplicada al uso profesional del módulo Sketcher de CATIA V5, fundamental para cualquier proceso de diseño mecánico o de ingeniería avanzada
0.14 horas de vídeo
Certificado de finalización
Temario
-
Presentacion
-
Entorno de CATIA
-
Menú contextual
-
Módulos
-
Movimientos del ratón
-
Tipos de archivos en CATIA
-
Introducción
-
Módulo Sketcher
-
Sketch Tools
-
Visualización del sketch
-
Generación de geometría
-
Operaciones y restricciones
-
Proyecciones e intersecciones
-
CATSettings
-
¿Es lo mismo las cotas de un plano que las restricciones de un sketch?
-
Ejercicio 1
-
Ejercicio 2
-
Ejercicio 3
-
Ejercicio 4
-
Ejercicio 5
-
¿Sketch es sólido o alámbrico?
-
Soporte del sketch
-
Definición correcta de sketches. Forma y posición
-
Sketch analysis. Diagnóstico
-
Trucos para trabajar con sketches I
-
Trucos para trabajar con sketches II
-
Planteamiento Modelo 1
-
Planteamiento Modelo 1. Trabajo a realizar
-
Planteamiento de modificación
-
Planteamiento de modificación. Trabajo a realizar
-
Planteamiento de modificación de otro diseño
-
Resolución modificación de otro diseño I
-
Resolución modificación de otro diseño II
-
-
Planteamiento. Modelo 3
-
Planteamiento de modificación. Modelo 3
-
Planteamiento de modificación de otro diseño. Modelo 3
-
-
Sketches Posicionados
-
Intersecar elementos vs Sketches posicionados
-
Ejercicio sketches posicionados
-
-
Planteamiento Modelo 2
-
Planteamiento de modificación. Modelo 2
-
Planteamiento de modificación de otro diseño. Modelo 2
-
La metodología real y actualizada
Aplicación de los estándares de trabajo exigidos en el sector aeronáutico, tanto a nivel formal (formatos, documentación requerida) como informal (rutinas y argot), y apoyado siempre en la normativa aeroespacial vigente en el sector.
Nos tendrás a tu lado para ayudarte con cualquier duda o problema y garantizar tu aprendizaje. Respuesta de tiques en 24 h máximo y vídeo tutorías.
Se trabaja sobre un entorno simulado de trabajo, con maqueta electrónica real, información y requisitos de proyectos estándar, y entregas y evaluación profesional.
Esta opción de estudio es para formarte desde casa donde seguirás las clases en vídeo y tendrás unas semanas para terminar el curso sin problemas.
Perfil del alumno
Dirigido a quienes quieren dominar la base del diseño paramétrico en CATIA V5.
Técnicos, ingenieros o estudiantes que buscan entender cómo se construyen bocetos precisos, bien definidos y estables.
Profesionales que saben que un buen modelo empieza con un Sketcher bien hecho.
Ideal para quienes quieren trabajar con método, aplicar restricciones correctamente y ganar control sobre sus diseños.
También para quienes prefieren una formación práctica, clara y adaptable a su ritmo.
Al finalizar este curso, obtendrás un título certificado de EDDM
